手板模型制作是產品開發過程中的一個重要環節，它能夠幫助設計師和工程師驗證設計的可行性，并為后續的大規模生產提供參考。本文將詳細介紹手板模型制作的一般步驟，為讀者提供一個清晰、全面的了解。

一、數控編程

數控編程是手板模型制作的第一個關鍵步驟。工程師首先需要對圖紙進行審核，確保圖紙的準確性和完整性。根據產品的工藝制作需求和CNC加工的可行性，工程師可能需要對圖紙進行拆分處理，以便更好地進行編程。在編程過程中，工程師會根據加工方法編寫CNC雕銑路徑，并根據材料特性設定刀具種類和加工速度。最后，根據設備的性能，編寫出精確的CNC雕銑路徑及雕銑速度，為后續的加工過程打下堅實的基礎。

二、CNC加工

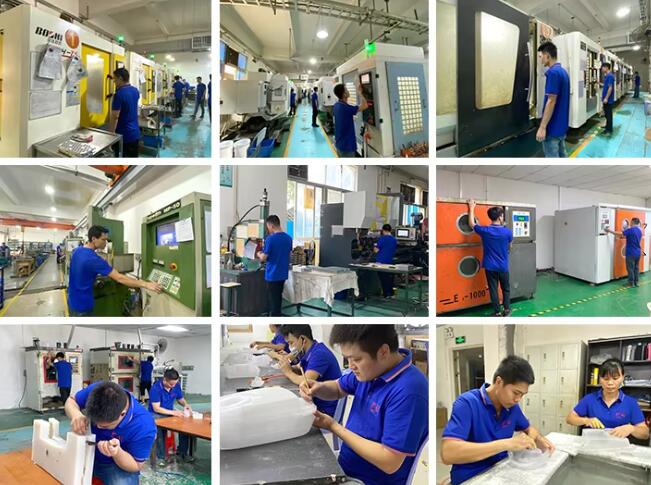

CNC加工是將編程好的程式發送到CNC加工中心進行實際加工的過程。操機人員會根據程式單選用相應的材料和刀具，按照預設的路徑和速度進行加工。CNC加工具有高精度和高效率的特點，能夠快速、準確地制作出符合設計要求的手板模型。

三、手工處理

CNC加工完成后，手板模型的表面往往會有毛刺和直角區域未能完全加工到位的情況。這時，就需要進行手工處理。手工處理包括清除毛邊、打磨拋光等工作，以確保手板模型的表面平整光滑，符合設計要求。同時，手工處理還包括對零部件的整理和組裝，以便進行后續的測試和評估。

四、打磨拋光

打磨拋光是手板模型制作中的一個重要環節。由于CNC加工過程中會在產品表面留下刀痕，因此需要對每個手板模型的外觀面進行手工打磨。打磨師傅會根據3D圖檔分析產品的外觀重點，通過打磨和拋光，盡可能地體現出產品的棱角、線條和間隙等細節，使手板模型更加逼真和美觀。

五、表面處理

表面處理是手板模型制作的最后一道工序之一。它主要完成效果圖中的各種表面效果，如噴漆、絲印、電鍍等。噴漆可以根據客戶提供的色板或PANTONG調配顏色，噴好的產品需要放入烤箱烘烤，烘烤時間根據材料和油漆的特性而定。UV噴涂不僅可以起到保護加固的作用，還能美化油漆效果。此外，表面處理還包括電鍍、絲印、鐳雕、氧化等方式，以滿足客戶對手板模型外觀的多樣化需求。

六、成品組裝

組裝是將所有零部件組合成一個完整手板模型的過程。在組裝之前，需要清點好產品配件是否齊全，并仔細對照客戶提供的3D圖檔及工藝說明進行組裝。組裝過程中要特別注意產品的裝配關系和零件之間的間隙，確保手板模型的結構正確、功能正常。

七、質量檢測

質量檢測是手板模型制作中的最后一個環節，也是確保產品質量的關鍵步驟。在出貨之前，需要對所有手板模型進行品質檢查，包括外觀、尺寸、功能等方面的檢測。質量檢測不僅要在最后一個環節進行，還要貫穿于整個制作過程中，以確保每個步驟都符合質量標準。

  綜上所述，手板模型制作的一般步驟包括數控編程、CNC加工、手工處理、打磨拋光、表面處理、成品組裝和質量檢測。這些步驟相互關聯、相互依存，共同構成了手板模型制作的完整流程。通過遵循這些步驟，可以制作出高質量、符合設計要求的手板模型，為后續的產品開發和生產提供有力的支持。
